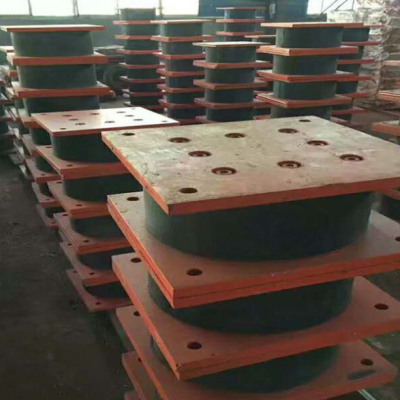

山西阳曲县铅芯隔震橡胶支座HDR系列高阻尼隔震橡胶支座

     HDR高阻尼隔震橡胶支座按功能形式分为固定型隔震支座和滑动型隔震支座，固定型支座位移通过橡胶剪切变形来实现，橡胶的水平剪切能承受较大的水平力，按其连接结构又分为Ⅰ型、Ⅱ型两种类型，通过高阻尼橡胶在水平方向的大位移剪切变形及滞回耗能实现减隔震功能。

HDR（Ⅰ）-D900-G10/8-e168，表示：直径为900mm，橡胶设计剪切模量1.06MPa，设计转角为0.008rad，设计剪切位移量为±168mm的HDR（Ⅰ）圆形固定型高阻尼隔震橡胶支座；省略型号表示为：UUHDR（Ⅰ）-D900-G10UU。

HDR（Ⅱ）-350×400-G8/8-e56，表示：纵桥向尺寸为350mm、横桥向尺寸为400mm，橡胶设计剪切模量0.80MPa，设计转角为0.008rad，设计剪切位移量为±56mm的HDR（Ⅱ）矩形固定型高阻尼隔震橡胶支座；省略型号表示为：UUHDR（Ⅱ）-350×400-G8UU。

HDR-D300-H/8-e100，表示：直径为300mm，设计转角为0.008rad（橡胶设计剪切模量0.64MPa），主滑移方向设计位移量为±100mm的HDR圆形滑动型高阻尼隔震橡胶支座；省略型号表示为：UUHDR-D300-H/8UU。

HDR-350×400-H/8-e150，表示：纵桥向尺寸为350mm、横桥向尺寸为400mm，设计转角为0.008rad（橡胶设计剪切模量0.64MPa），主滑移方向设计位移量为±150mm的HDR矩形滑动型高阻尼隔震橡胶支座；省略型号表示为：UUHDR-350×400-H-e150UU。

本系列支座原则上本体的长边沿横桥向安装，考虑到桥梁横向尺寸可能受限，定制设计了矩形固定型专用系列（如HDR（Ⅰ/Ⅱ）-AB-G[Z] */ *），布置方式为支座本体的长边沿纵桥向布置。
